MC04-UPS-24
 | ДТУВ.436617.002 |
 | Руководство по эксплуатации MС04-UPS-24 |
| Выписка из реестра российской промышленной продукции |

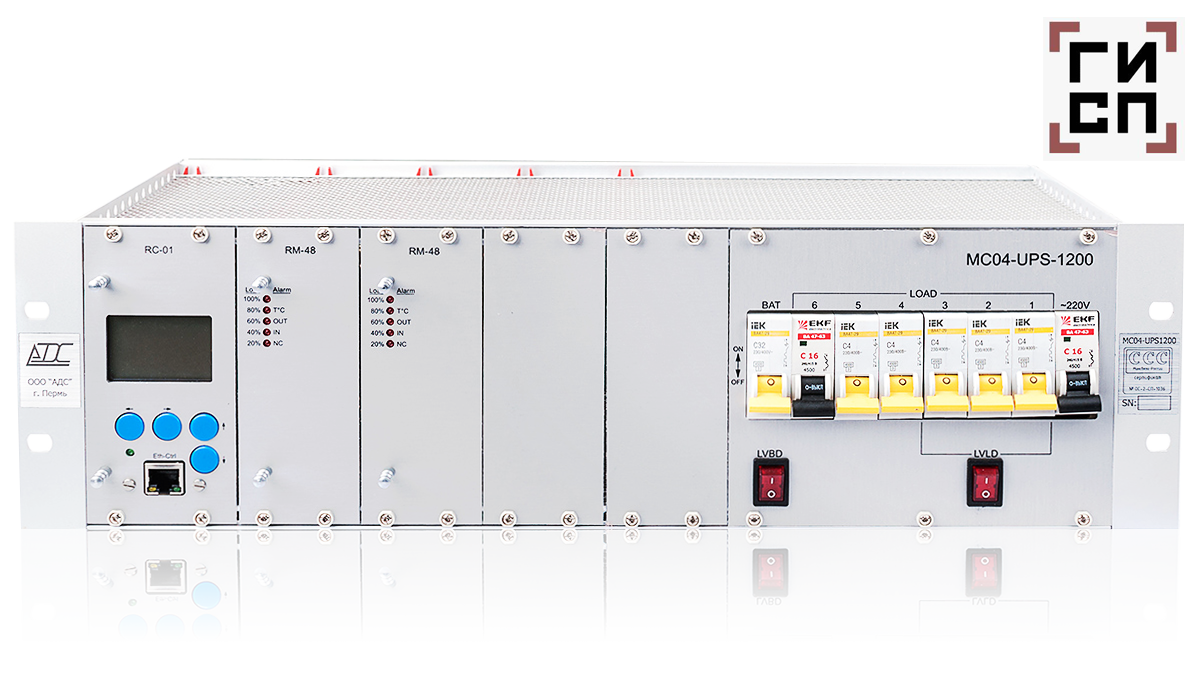

Блок бесперебойного питания МС04-UPS включен в Реестр промышленной продукции, произведенной на территории Российской Федерации, размещенного на официальном сайте Государственной информационной системы промышленности (ГИСП) в сети Интернет по адресу: https://gisp.gov.ru/goods/#/product/1627265
Назначение
Источники бесперебойного электропитания MС04-UPS-24 предназначены для электропитания аппаратуры связи как в буфере с аккумуляторной батареей, так и без неё постоянным напряжением 24 В. Электропитание блоков осуществляется от однофазной сети 220 В/50Гц. Поддерживается мониторинг параметров блока по протоколу SNMP (при комлектации сетевым модулем S-port).
Функциональные возможности
• выходная мощность от 240 Вт до 720 Вт;
• рабочий диапазон входного напряжения сети электропитания 50 Гц – 80…290 В;
• максимальная емкость аккумуляторной батареи (АБ) – 100 А*ч;
• параллельное включение выпрямителей и АБ с равномерным распределением тока выпрямителей;
• отключение АБ при пониженном напряжении АБ контактором LVBD (Low Voltage Battery Disconnect);
• автоматическое подключение АБ (автоматический холодный пуск) при восстановлении входного напряжения сети 50 Гц;
• отключение низкоприоритетной нагрузки при пониженном напряжении АБ – в исполнении блока с контактором LVLD (Low Voltage Load Disconnect);
• отключение выпрямителей по условиям пониженного/повышенного напряжения сети 50 Гц ;
• режимы заряда АБ:
- стабилизация тока заряда на уровне программируемой уставки;
- ограничение тока заряда максимальной мощностью выпрямителей;
• температурная компенсация напряжения содержания АБ;
• тест (проверка) состояния АБ по напряжению и времени разряда током нагрузки;
• выравнивающий заряд АБ до 48 ч;
• измерение и цифровая индикация (зависит от типа установленного модуля управления):
- действующего значения напряжения сети электропитания 50 Гц;
- напряжения и тока выпрямителей;
- напряжения моноблоков АБ и тока АБ;
- выходного напряжения и тока нагрузки;
• архив аварийных событий;
• удаленный мониторинг и управление по сети Ethernet;
• светодиодная индикация загрузки и аварий выпрямителя;
• распределение нагрузки – 6 однополюсных автоматических выключателей;
• контроль состояния контакторов и автоматических выключателей;
• 4 выходных аварийных релейных сигнала;
• 4 входных сигнала типа «сухой контакт» (открытие дверей, охранная сигнализация и т.д.);
• естественное охлаждение выпрямителей (без вентилятора);
• «горячий» съем/установка выпрямителей и модуля управления.
Характеристики и состав
| Наименование | MC04-UPS-24 |
| Максимальная выходная мощность | 720 Вт |
| Выходное напряжение (min/nom/max)
| 21/27,2/28,8 В |
| Количество выпрямителей - n | 1…3 |
| Тип выпрямителя | RM24 |
| Максимальная мощность выпрямителя при входном напряжении
сети электропитания 50 Гц - 160...290В - 80...160В |
240 Вт 120...240 Вт |
| Выходной ток выпрямителя
| 0...9
|
| КПД выпрямителя | 92% |
| Коэффициент мощности выпрямителя | 0,98 |
| Суммарная нестабильность выходного напряжения | 0,5% |
| Погрешность измерения напряжения моноблоков АБ | ±0,1 В |
| Пульсации выходного напряжения | 50 мВ |
Рабочая температура: + 5…+45 °C Габаритные размеры 3U, 19" 482*133*270 мм
Состав:
Модуль управления RC-21
Назначение:
Универсальный модуль управления совместимый со всеми устройствами MC04-UPS. Предназначен для измерения напряжений и токов, контроля состояния всех узлов системы и индикации параметров на дисплее. Модуль принимает решения и формирует управляющие воздействия на исполнительные устройства в соответствии с изменениями в работе блока командами оператора с клавиатуры, а также команд от программ мониторинга/управления. На лицевой панели модуля размещены 4 кнопки клавиатуры, 8–ми строчный дисплей, разъем Eth–ctrl для подключения блока в IP сеть. Модуль имеет встроенный веб-интерфейс для управления и настройки блока бесперебойного питания. Мониторинг блока осуществляется по протоколу SNMP.
Выпрямитель RM-24
Назначение:
Инвертор, преобразователь напряжения DC/AC RM-220
Назначение:
Модуль RM-220 преобразует постоянное напряжение 24 В в переменное синусоидальное напряжение 220 В и частотой 50 Гц .
Выходная мощность - 300 Вт.
Выходная мощность - 300 Вт.
Назначение:
Планка защитная PZ-UPS устанавливается для скрытия неиспользованных платомест в оборудовании. Служит для защиты от проникновения пыли, а также от механического воздействия на внутреннее пространство оборудования. Позволяет оптимизировать теплообмен. Улучшает эстетический вид блока.
Модуль управления RC-11, RC-11S
Назначение:
Модуль управления RC-11 предназначен для измерения напряжений и токов, контроля состояния всех узлов системы и индикации параметров на дисплее источника бесперебойного питания только MC04-UPS-24. Модуль принимает решения и формирует управляющие воздействия на исполнительные устройства в соответствии с изменениями в работе блока командами оператора с клавиатуры, а также команд от программы мониторинга. На лицевой панели модуля размещены 4 кнопки клавиатуры, 8–ми строчный дисплей, разъем Eth–ctrl для подключения блока в IP сеть.
S - управление по протоколу SNMP.
Модуль управления RC13, RC13S
Назначение:
Модуль управления RC13, RC13S
Назначение:Модули управления RC-13, RC-13S предназначены для измерения напряжений и токов, контроля состояния всех узлов системы и индикации параметров. На лицевой панели модулей размещены: трехзначный семисегментный индикатор, кнопка перебора индицируемых параметров, светодиоды отображения состояния блока, кнопка отключения звука, разъем Eth–ctrl для подключения блока в IP сеть.
S - управление по протоколу SNMP.
S - управление по протоколу SNMP.
.
