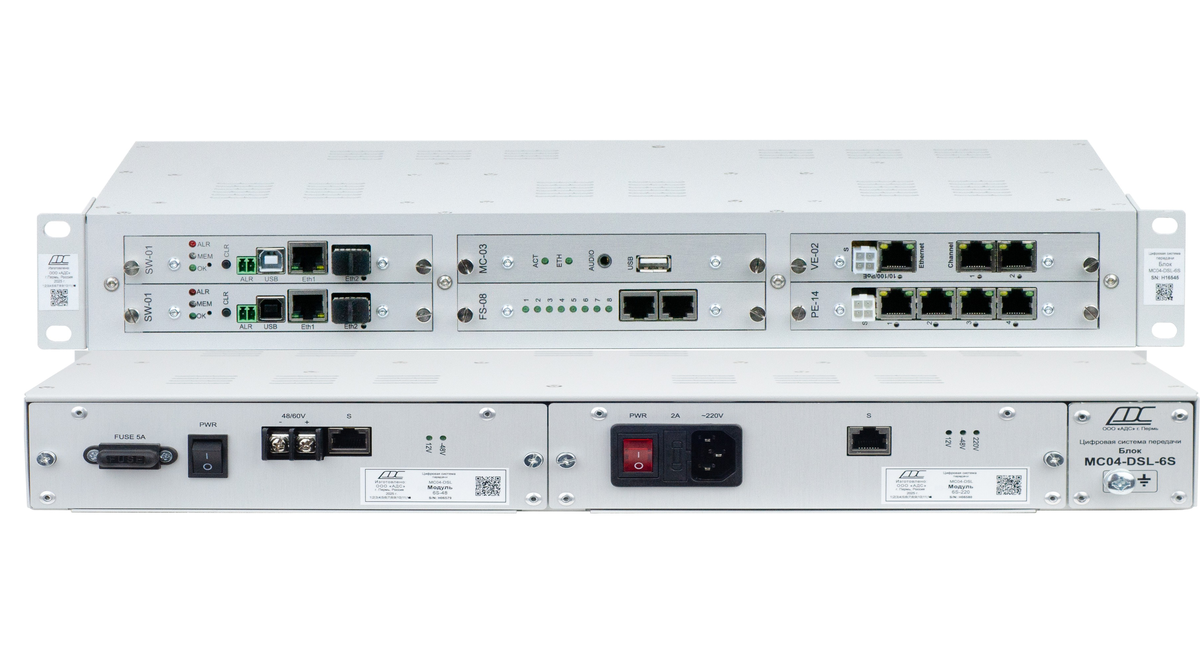

Блок MC04-DSL-6S
Документация по работе с блоком размещена на странице блока MC04-DSL-3U.
Универсальная кассета предназначена для установки сменных плат. Обеспечивает объединение всех установленных плат по шине TDM и по высокоскоростной шине Ethernet BackPlane.
Универсальная кассета предназначена для установки сменных плат. Обеспечивает объединение всех установленных плат по шине TDM и по высокоскоростной шине Ethernet BackPlane.
Функциональные возможности:
• установка до 6 плат (20мм);
• установка до 2 плат (40мм)
• "горячая" замена плат;
• установка 1 центральной платы SW-01 и произвольная установка других плат шириной 20 мм и 40 мм из состава аппаратуры МС04-DSL-3U:
- GE-12 (2 порта ВОЛС 1,25 Гбит/с для передачи Е1 и Ethernet);
- GE-04 (4 интерфейса Ethernet 10/100/1000 BaseT);
- PE-04 (коммутатор на 4 порта Ethernet 10/100 с функцией PoE);
- VE-01 (голосовой шлюз с функциями IP-АТС);
- VE-02 (голосовой шлюз с функциями IP‑АТС+2 интерфейса из: FXS,FXO,E&M+громкий бой);
- TE-04 (конвертер Ethernet over TDM: 1Eth10/100 через 1…8Е1, режим «точка-мультиточка»);
- TD-01 (конвертер TDM over IP: до 4Е1 через Ethernet);
- Е1-08 (приём-передача 8 потоков Е1);
- FО-08 (8 станционных интерфейсов FXO);
- FS-08 (8 абонентских интерфейсов FXS);
- VF-08 (8 каналов ТЧ, 2/4-x пр. с программированием параметров);
- PD-04 (подключение до четырёх субмодулей различных интерфейсов);
- GE-108 (2 порта ВОЛС 1,25 Гбит/с для передачи Е1 и Ethernet, установка в слоты 3 и 5);
- ST-018 ( передачи данных Ethernet и потоков E1 по технологии SDH STM-1, установка в слоты 3 и 5);
- SM-01(02,03) (SHDSL модем, установка в слоты 10 и 12);
- RT-01 (подключение радиоретранслятора, установка в слоты 10 и 12 );
- RP-01, RP-400 (источники ДП линейного тракта, установка в слоты 10 и 12, питание блока возможно только от станционного напряжения -48В)
• имеет встроенные преобразователи напряжения -48В и ~220В, с функцией 1+1. Дополнительно при питании от сети ~220В блок обеспечивает питание источников PoE с мощностью до 55 Вт;
• алюминиевый контейнер 19", высотой 1.5U
• имеет перфорированные верхнюю и нижнюю крышки для вентиляции
• габариты (ШхГхВ), мм - 483х285х60.
