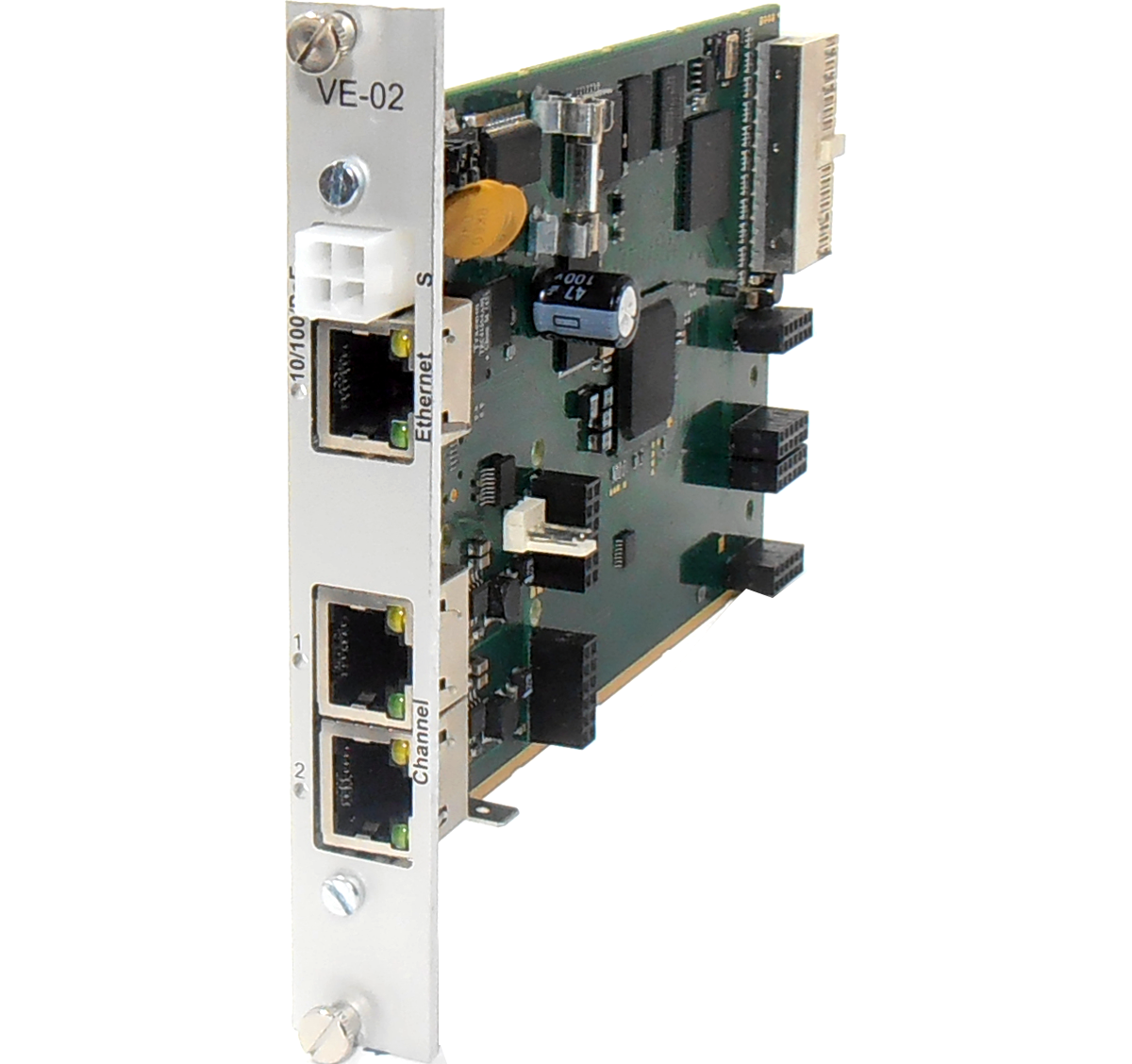

VE-02
Плата VE-02 представляет собой VoIP шлюз, который позволяет подключить различные окончания канала диспетчерской связи для операторов ГРС. Плата VE-02 поддерживает весь функционал VE-01 и имеет ряд дополнительных функций.
Особенности платы VE-02:
• 1 порт Ethernet 10/100 Base-T ;
Особенности платы VE-02:
• функция PoE (power over Ethernet) для питания SIP телефона или IP-камеры;
• функция "громкий бой" для ГРС - выход 12В или реле для подключения устройства громкого боя;
• стык подключения канала ТЧ с регулировкой уровня (при установке модуля EM01);
• стык подключения аналогового телефона (при установке модуля FS01);
• возможность установить два аналоговых модуля (EM01, FS01 в любой комбинации).
Доступные субмодули:
 | субмодуль EM01
1 интерфейс E&M тип 5 для Sip-окончания E&M или передачи ТЧ+СУВ через RTP-поток; |
| субмодуль FO01
1 стык FXO для подключения к порту АТС и организации Sip-окончания FXO |
| субмодуль FS01
1 стык FXS для подключения абонентского телефона и организации Sip-окончания FXS |
 |
субмодуль R232 1 канал RS-232 over TCP |
|
субмодуль R422 1 канал RS-422 over TCP, четырехпроводный режим работы |
 |
субмодуль R485 1 канал RS-485 over TCP, двухпроводной режим работы |
| Возможно изготовления модуля по заказу,
под условия и требования заказчика. |
Основные функции:
• плата обеспечивает преобразование данных канальных окончаний с различными типами сигнализации(FXS, FXO, 1ВСК, ISDN PRI, MFC R2, АДАСЭ, ППС) в IP-телефонию с сигнализацией SIP;
• преобразование TDM-каналов (ТЧ, R232, FXS и других) в RTP потоки и обратно без использования сигнализации для организации каналов телеметрии и диспетчерской связи;
• на стороне TDM поддерживается кодирование a-law и u-law;
• на стороне VoIP поддерживаются кодеки PCMA, PCMU, G722, G723, G726, G728, G729, AMR, EVRC, GSM, GSM-EFR, GSM-HR, iLBC, а также прозрачная передача данных канала без перекодирования(RAW);
• 255 одновременных соединений через шлюз;
• плата позволяет регулировать уровень сигнала в пределах -14...+6 дБм, а также включать/выключать автоматическую регулировку уровня приема и передачи для каждого канала;
• возможность включать функции VAD, VBD и комфортный шум;
• функция эхокомпенсации;
• ДВО (дополнительные виды обслуживания по рекомендации МЭС);
• функции мини-АТС: коммутация внутренних и внешних вызовов, номерной план, регистрация Sip-абонентов, маршрутизация SIP, формирование отчётов CDR;
• функция IPoverTDM (64 кбит/с) для организации мониторинга объектов, не имеющих Ethernet-соединения.
• плата обеспечивает преобразование данных канальных окончаний с различными типами сигнализации(FXS, FXO, 1ВСК, ISDN PRI, MFC R2, АДАСЭ, ППС) в IP-телефонию с сигнализацией SIP;
• преобразование TDM-каналов (ТЧ, R232, FXS и других) в RTP потоки и обратно без использования сигнализации для организации каналов телеметрии и диспетчерской связи;
• на стороне TDM поддерживается кодирование a-law и u-law;
• на стороне VoIP поддерживаются кодеки PCMA, PCMU, G722, G723, G726, G728, G729, AMR, EVRC, GSM, GSM-EFR, GSM-HR, iLBC, а также прозрачная передача данных канала без перекодирования(RAW);
• 255 одновременных соединений через шлюз;
• плата позволяет регулировать уровень сигнала в пределах -14...+6 дБм, а также включать/выключать автоматическую регулировку уровня приема и передачи для каждого канала;
• возможность включать функции VAD, VBD и комфортный шум;
• функция эхокомпенсации;
• ДВО (дополнительные виды обслуживания по рекомендации МЭС);
• функции мини-АТС: коммутация внутренних и внешних вызовов, номерной план, регистрация Sip-абонентов, маршрутизация SIP, формирование отчётов CDR;
• функция IPoverTDM (64 кбит/с) для организации мониторинга объектов, не имеющих Ethernet-соединения.
