4C-37
 | СТО 34.01-9.2-004-2019 "КАНАЛЫ СВЯЗИ ДЛЯ РЗА. Технические решения для сетей 35-220 кВ" |
Плата 4C-37 предназначена для организации до четырех оптических стыков по протоколу IEEE Std C37.94-2017.
Передача данных платой осуществляется в соответствии с требованиями организации каналов ДЗЛ по цифровым сетям связи и требованиями к организации каналов УПАСК ЦС стандарта СТО 34.01-9.2-004-2019 "КАНАЛЫ СВЯЗИ ДЛЯ РЗА. Технические решения для сетей 35-220 кВ".
Плата выполняет конвертацию трафика интерфейсов C37.94 в TDM потоки с целью передачи их через различные каналы связи SDH (через платы ST) или PDH (через платы GE, SM, E1-08). Плата применяется совместно с аппаратурой приемо-передатчиков сигналов и команд релейной защиты, и противоаварийной автоматики, используемых в отраслях электроэнергетики для организации связи между удаленными узлами электроэнергетических систем через различные среды передачи данных.
Схемы применения:

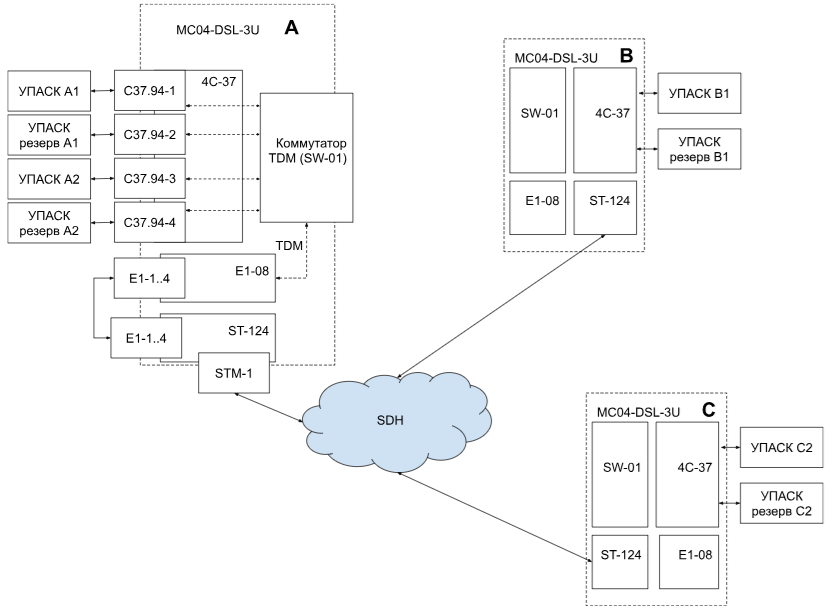

1. Передача данных ДЗЛ, через SDH. При данной схеме включения достигается минимальная асимметрия задержки передачи данных (не более 10 мкс). что важно при работе ДЗЛ. Потоки E1 с платы $C-37 не заходят в коммутатор блока MC04-DSL-3U, а соединяются через порты на лицевой планке с портами платы ST-124.
Передача данных платой осуществляется в соответствии с требованиями организации каналов ДЗЛ по цифровым сетям связи и требованиями к организации каналов УПАСК ЦС стандарта СТО 34.01-9.2-004-2019 "КАНАЛЫ СВЯЗИ ДЛЯ РЗА. Технические решения для сетей 35-220 кВ".
Плата выполняет конвертацию трафика интерфейсов C37.94 в TDM потоки с целью передачи их через различные каналы связи SDH (через платы ST) или PDH (через платы GE, SM, E1-08). Плата применяется совместно с аппаратурой приемо-передатчиков сигналов и команд релейной защиты, и противоаварийной автоматики, используемых в отраслях электроэнергетики для организации связи между удаленными узлами электроэнергетических систем через различные среды передачи данных.
Схемы применения:
1. Передача данных ДЗЛ, через SDH. При данной схеме включения достигается минимальная асимметрия задержки передачи данных (не более 10 мкс). что важно при работе ДЗЛ. Потоки E1 с платы $C-37 не заходят в коммутатор блока MC04-DSL-3U, а соединяются через порты на лицевой планке с портами платы ST-124.
