Назначение

Терминал МС04-GSM/GPRS - это электронное многофункциональное устройство для передачи данных с помощью технологии GSM.

Функциональные возможности
Терминал МС04-GSM/GPRS позволяет: • подключать сервер к сети Internet/Intranet • производить мониторинг, следить за срабатыванием датчиков на контролируемом объекте с передачей сообщений в виде SMS сообщений, голосовых звонков или через каналы GPRS • дистанционно управлять устройствами контролируемого объекта • автоматически считывать по интерфейсу RS485, RS232 хранить в своем «черном ящике» и транслировать данные с подчиненных электрических счетчиков серий типа: Протон-К, СЭТ, ПСЧ, ЦЭ6850и др. • удаленный съем и трансляция данных с регистратора аварийных событий • реализовывать управление и контроль пожарно-охранными системами.

Характеристики
Напряжение питания от +8,0 V до +75,0 V.
Температура: -45 - +50 С;
Размер: 110,0 мм x 140,0 мм x 35,0 мм;
Вес : 200 г;
Крепление: DIN- рейка 35мм;
Интерфейс подключения к сети: GSM 900/1800;
Интерфейсы пользователя:
- 1 порт Ethernet 10/100 Base-T
- 1 порт Rs485 для сбора информации со счетчиков электроэнергии и других электронных приборов;
- 1 порт RS-232C для подключения различных микроконтроллеров;
- 10 датчиков сухих контактов;
- 10 выходов для подключения исполнительных механизмов;
- 4 аналоговых датчика для сбора телеметрической информации (измерение температуры, влажности, давления и пр.);
Комплектация:
- терминал МС04-GSM/GPRS;
-преобразователь напряжения 220VAC в 12V (Возможность комплектования преобразователем 100-220VAC в 24V с установкой на DIN- рейку 35мм);
- GSM антенна магнитная, 3 dB, разъем SMA-M на кабеле 1.5м;
- заводская упаковка.

Сбор информации

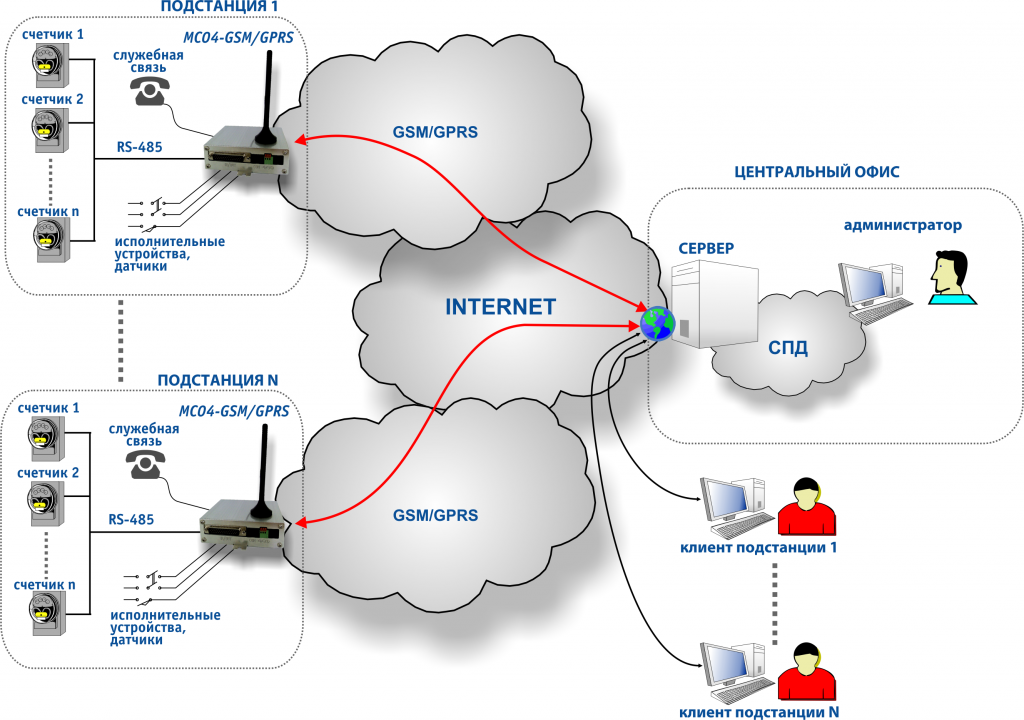

Описание системы:
   Терминалы МС04-GSM/GPRS, устанавливаемые на подстанции, реализуют автоматическое считывание по шине Rs485 данных расхода электроэнергии со счетчиков ( серии Меркурий, СЭТ, ПСЧ, ЦЭ6850 и др. ) и подсчет энергии с импульсных счетчиков электроэнергии , а также хранение в своей энергонезависимой памяти полученных данных в виде “получасовок”.
   В центральном офисе устанавливается WWW-сервер с подключением к глобальной сети Internet. Терминалы МС04-GSM/GPRS устанавливают TCP соединение с WWW-сервером.
    По внутрифирменному протоколу обмена информацией терминалы передают накопленные данные
по расписанию или внешнему запросу. Расписание снятия данных с подстанций задается администратором WWW-сервера.
  Клиентам системы предоставляется услуга просмотра и получения отчетов по потреблению электроэнергии своей подстанции через технологию WWW.
Дополнительные режимы работы:
  В режиме «простой трансляции» система позволяет организовать канал доступа между любым подключенным устройством к шине RS485 и внешним программным обеспечением через сервер центрального офиса. Данная функция позволяет, при необходимости, управлять удаленно любыми электронными устройствами на подстанции.
