Типовые схемы применения оборудования

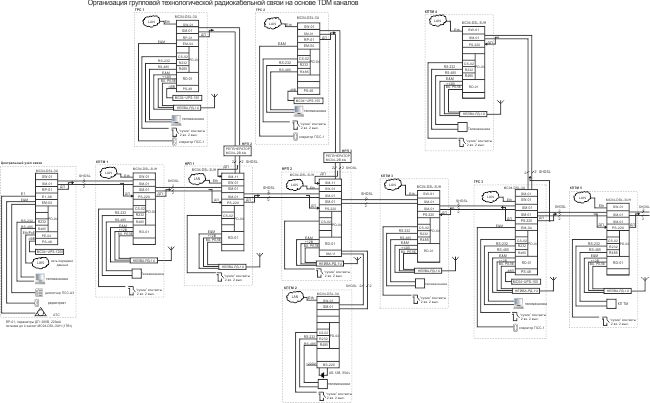

Схема 1. Организация групповой технологической радиокабельной связи на основе TDM каналов.
Подключение блока MC04-DSL-3U к радиостанции "НЕЙВА-РД-1U" осуществляется платой RD-01.
Интерфейсы:
- E&M
- питание +12В
- входные реле (наличие питания на приемнике и передатчике радиостанции)

Особенности:
- размещение радиостанции "НЕЙВА-РД-1U" вместе с блоком MC04-DSL-3U внутри одного герметичного контейнера
- удаленное питание радиостанции "НЕЙВА-РД-1U"
-  возможность построения разветвленных схем дистанционного питания
- встроенная в каждый блок схема суммирования для организации группового канала
- наличие порта Ethernet в каждом блоке

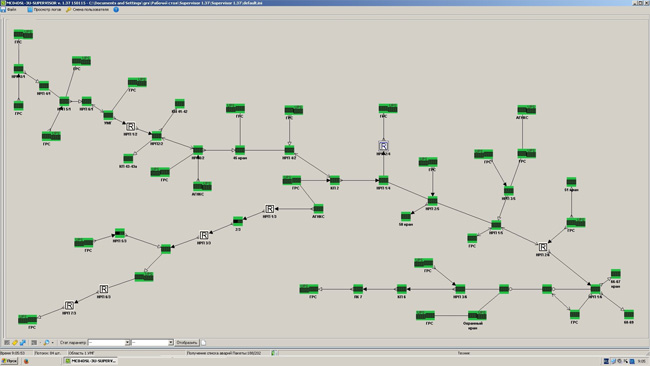

схема2. Пример работающего оборудования вдоль разветвленной газораспределительной сети. Снимок программы мониторинга MC04-DSL-3U-SUPERVISOR.

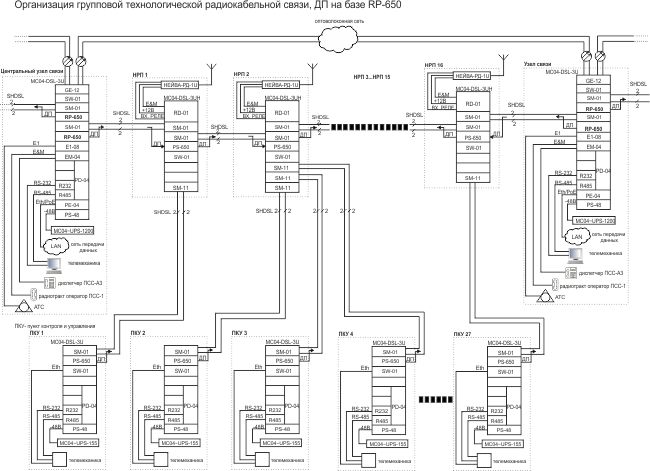

Схема 3.  Организация групповой технологической радиокабельной связи вдоль протяженного объекта.
Особенности:
- Система дистанционного питания на базе RP-650 и PS-650 позволяет удаленно запитать до 8 НРП в составе блока MC04-DSL-3U (17Вт), параметры дистанционного питания: от 350 до 650В,ток до 250мА, питание до 8 кассет MC04-DSL-3UH
- питание плат DSL-модемов (SM-11) ответвления от магистрали осуществляется удаленно от каждого ответвления
- построение сложной топологии сети, подключение в каждом НРП от 1 до 4 блоков ПКУ
- резервирование всех передаваемых данных по оптической магистрали
