ADC-TDM-IP

PDF.jpg Инструкция по эксплуатации ADC-TDM-IP-8E1

PDF.jpgИнструкция по эксплуатации ADC-TDM-IP-2E1

Инструкция по настройке ADC-TDM-IP-16E1

Назначение

Шлюзы TDMoIP ADC-TDM-IP принимают потоки данных TDM и преобразуют их в IP-пакеты (используя схему адресации в IP-сетях) для передачи по сети. В узле назначения исходный трафик TDM полностью восстанавливается, включая регенерацию синхронизации.

Функциональные возможности
Основные области применения:
Для операторов связи:
Услуги, выделенных линий, на основе IP-сетей, подключение базовых станций сотовых сетей через IP/Ethernet
эмуляция каналов Е1/Т1 в городских сетях Gigabit Ethernet
передача сигнализации ОКС-7 через сеть IP.
Для корпоративных пользователей:
Передача трафика Е1 /Т1, голоса, видео и данных через сеть Ethernet; централизованные услуги передачи
голоса на основе сети Ethernet эмуляция каналов Е1 /Т1 в сетях Gigabit Ethernet; прозрачное проключение
каналов Е1/T1 по IP технологии.

• Прозрачная передача потоков G.703/E1 через IP/Ethernet сети;
• Низкий джиттер и вандер
• Возможность резервирования портов “up-link” по схеме 1+1
• Передача неструктурированного потока E1
• Поддержка режимов точка-точка и точка-многоточка
• Поддержка VLAN
• Поддержка качества обслуживания QoS
• Поддержка SNMP V1, V2
• Резервирование питания 1+1


Характеристики
Интерфейс Е1МСЭ-Т G.703, G.704, 120 Ом,
AMI/HDB3
Интерфейс Ethernet10/100/1000 Base-T, Base-X SFP
802.1Q/P

Состав
ОписаниеADC-TDM-IP-1E1ADC-TDM-IP-2E1ADC-TDM-IP-4E1ADC-TDM-IP-8E1
ADC-TDM-IP-16E1
Интерфейс «up-link»1+1 - 10/100 Base-T1+1 - 10/100 Base-T1+1 - 10/100 Base-T1+1 - 10/100 Base-T
5 - 1000Base-T
1 - 1000
Base-X SFP
Интерфейс «E1» RJ45 (120/75Ом)124816 (2модуля по 8 E1)
Интерфейс «down-link»2 - 10/100 Base-T2 - 10/100 Base-T
5 - 1000Base-
1 - 1000Base-X SFP
ПитаниеAC – 220В или DC – 48ВAC – 220В или DC – 48В

2 АС или 2 DC или AC+DC (резервирование)

AC – 220В (165-265 В) DC 48В (36-72 В)

Размеры (ШхВхГ мм)
185х35х138185х35х138440x44x209440x44x209440x44x231

Применение

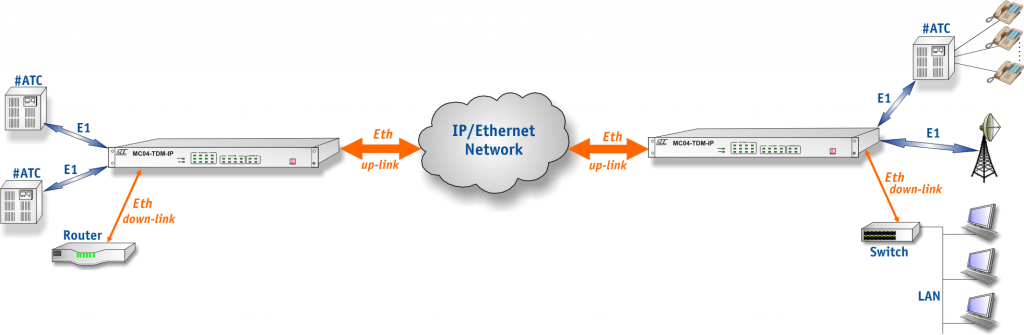

Вынос номерной емкости ATС по IP. Режим точка-точка
