MC04-SR

PDF.jpgРуководство по эксплуатации

PDF.jpgКраткое описание

Назначение

Блок релейных сигналов MC04–SR входит в состав цифровой системы передачи
MC04−DSL и предназначен для приема релейных сигналов типа «сухой контакт»и передачи их состояния на центральную станцию. Блок контролирует на удаленной станции состояние системы электропитания АТС (потеря энерговвода, авария выпрямителя, переход на аккумуляторы), а также охранной и противопожарной сигнализации. Блок может использоваться как конвертер стыка RS–232 в Ethernet для организации сетевого мониторинга аппаратуры МС04-DSL. Блок имеет дистанционно управляемый релейный выход.

Конвертер стыка RS232 в Ethernet с прозрачной передачей данных.
Дополнительная функция блока: этот режим применяется для организации опроса через сеть Ethernet
различных систем использующих интерфейс RS-232.

Характеристики

Входные сигналы
количество релейных входов8
напряжение на разомкнутом «сухом контакте»48/60
Ток срабатывания при замыкании «сухого контакта»2…3 мА
напряжения пробоя изоляции входного оптрона2500 В


Релейный  выход
тип релейного выходанормально замкнутое оптореле
максимально допустимое напряжение на контактах оптореле300 В
максимально допустимый ток через контакты оптореле 100 мА
сопротивление открытого релейного выхода не более30 Ом

Порты RS-232
количество портов2
разъемDB–9M
скорость передачи9,6 кбит/с
сигналыTxD, RxD, GND

Порт Eth–Ctrl
интерфейсEthernet 10/100Base–T
стандартIEEE 802.1q VLAN
протоколUDP
функция поддержки Auto MDI/MDIX
программная настройка:сетевого IP адреса модуля
списка из 4–х IP адресов и VLAN групп компьютеров, имеющих доступ к модулю.

Программное обеспечение

MC04–DSL Monitor – программа управления  и  детального мониторинга одного устройства или устройств МС04 одного линейного тракта  (по  выделенному в DSL каналу обслуживания EOC)
MC04–DSL Supervisor – программа непрерывного длительного контроля состояний норма/авария всех сетевых устройств МС04, включенных в IP-сеть оператора связи.

Питание  - от станционной сети напряжением 36...72 В.
Потребляемая мощность - не более 3 Вт.
Габаритные размеры - 140*110*35 мм.

Применение

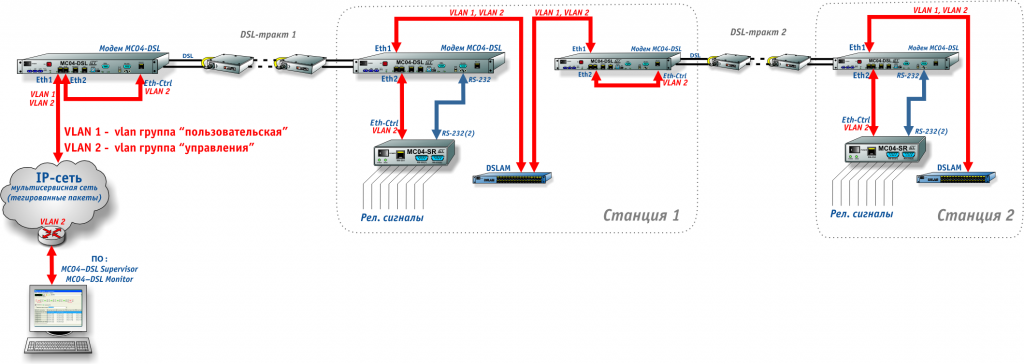

Контроль аварийных сигналов удалённых станций

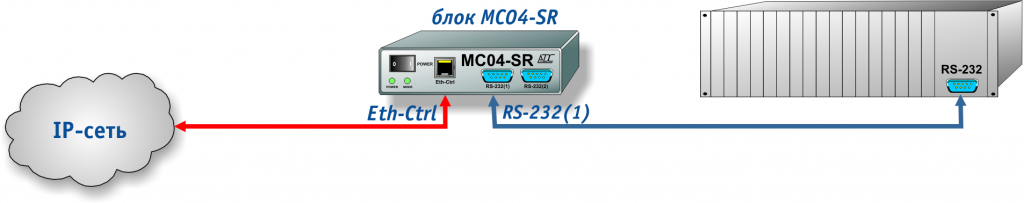

Конвертор стыка RS-232 в Ethernet (для модемов MC04-DSL  без встроенного модуля сетевого управления)

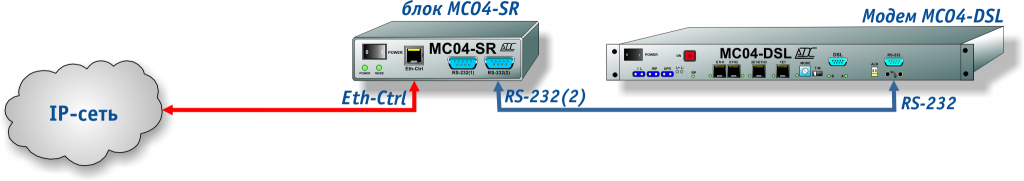

Конвертор стыка RS-232 в Ethernet  (прозрачная передача данных )

прозрачный конвертор.png
