MC04-MZ

PDF.jpg Руководство по эксплуатации

PDF.jpgКраткое описание

Назначение

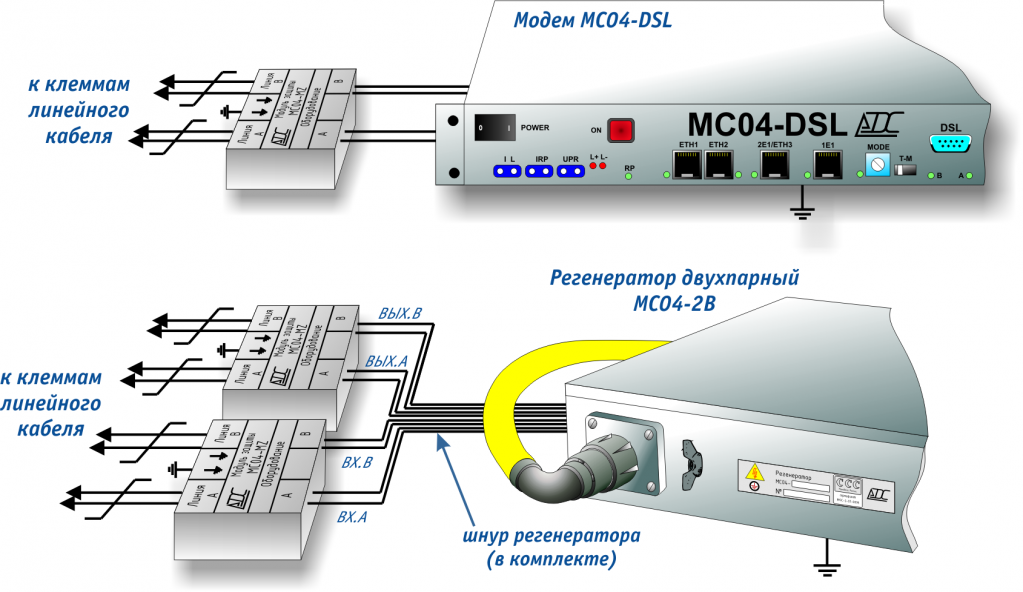

Модуль грозозащиты MC04-MZ предназначен для защиты линейных стыков цифровых систем передачи MC04-DSL от перенапряжений и избыточных (опасных) токов, вызванных грозовыми разрядами и влияниями высоковольтных ЛЭП. Модуль обеспечивает защиту как станционного оборудования (модемов), так и линейного оборудования (регенераторов). Схема выполнена в соответствии с рекомендациями компании Infineon, разработчика и производителя линейных DSL приемопередатчиков. В схеме используются компоненты защиты лидирующих в этой области компаний: Raychem, Citel, Teccor. Защитные параметры компонентов этих компаний строго нормированы и подтверждены многолетней практикой эксплуатации.

Первая ступень защиты реализована в виде газоразрядника, вторая ступень защиты включает самовосстанавливающийся предохранитель  (polyswitch) и высокоскоростной  тиристорный ограничитель напряжения (sibar). В модуле размещены два канала, обозначенных как А и В и предназначенных для защиты двух линейных стыков оборудования.

Характеристики

Напряжение срабатывания газоразрядника:
статическое400 В +/- 20%
динамическое при скорости нарастания 100 В/мкс700 В
динамическое при скорости нарастания 1000 В/мкс850 В
максимальный импульсный(8*20 мкс) ток газоразрядника10KА
напряжение срабатывания тиристорного ограничителя400 В
максимальный импульсный (10*700 мкс) ток тиристорного ограничителя150 А
допустимый рабочий ток160 мА
статический ток срабатывания предохранителя320 мА
вносимое сопротивление в каждую жилу 4…7 Ом
габаритные размеры модуля    50*50*25 мм
