MC04-SDH-3U

PDF.jpgТехническое описание


Назначение
Мультиплексор MC04-SDH-3U это гибкая, компактная (3U) платформа предназначенная для передачи TDM трафика и пакетных данных по волоконно-оптическим кабелям с использованием технологии SDH (STM-1), (STM-4) и (STM-16). Мультиплексор может быть использован для построения сетей различной топологии («кольцо», «звезда», «дерево», а также смешанных топологий), с возможностью резервирования 1+1.

Функциональные возможности
Модульная архитектура
Основные схемы применения:
• терминальный мультиплексор
• мультиплексор ввода-вывода
• кроссировочный мультиплексор
• регенератор
Блок MC04-SDH-3U обеспечивает:
•  STM-1, STM-4 и STM-16
• SNCP и 1+1 MCP
• управление через Ethernet/DCC/E1/VC12 посредством системы управления MC04-SDH Monitor
• поддержка синхронизации - внутренней, внешней, от линии и удержание тактовой частоты (clock holdover)
• изменяемая скорость передачи данных Ethernet. GFP инкапсуляция, LCAS, VC12 virtual concatenation (1-63VC12). PVLAN и 802.1Q VLAN.
• встроенный E1 BER тестер
•поддержка до 110 каналов Ethernet поверх VC12 (EoSDH или EoS).
• «горячая» замена модулей

Характеристики
Интерфейс 2048 кбит/сМСЭ-Т G.703, G.704, 120 Ом
Интерфейс Ethernet10/100/1000 Base-T, 1000 Base-X SFP
802.Q/P
Оптический интерфейс STM-1G.957, framing G.707, 155520 Кб/с, S-1.1
Оптический интерфейс STM-4G.957, framing G.707, 1622080 Кб/с ± 4.6ppm, S-1.1
Интерфейсы управления    Ethernet, RS232
Протоколы: SNMP, MC04-SDH Monitor, Telnet
Электропитание36/72В, 220 В
потребление: до 200 Вт
Габариты3U, 440x136x240 мм, до 8 кг

Состав оборудования
Модули блокаНазначение и выполняемые функции
Блок MC04-SDH-3Uмодульное шасси мультиплексора с блоком вентиляторов, предназначено для
установки до 19 сменных платы.
PWR01модуль питания постоянного тока 48В, 100 Вт
PWR01Cмодуль питания постоянного тока 48В, 200 Вт
PWR02модуль питания переменного тока 220В, 100 Вт
PWR02Смодуль питания переменного тока 220В, 200 Вт
NM02центральный модуль управления и вывода внешней сигнализации
OX16модуль агрегации с двумя SFP потами STM-16
OX01Sмодуль агрегации с двумя SFP портами STM-1
OX04модуль агрегации с двумя SFP потами STM-4
OS01Sсервисный (трибутарный) модуль с двумя оптическими SFP портами STM-1
OS04сервисный (трибутарный) модуль с двумя SFP портами STM-4
EP03сервисный модуль PDH с 12 портами E1
(6 разъемов RJ45, занимает один слот в шасси мультиплексора)
EP01сервисный модуль PDH с 24 портами E1
(12 разъемов RJ45, занимает два слота в шасси мультиплексора)
FE01сервисный модуль Ethernet c 4 портами 10/100 Base-Tx (VCG EoS/VC12, VLAN)
FE02сервисный модуль Ethernet c 4 оптическими SFP портами 100Base-Fx.
(VCG, EoS/VC12, VLAN)
FE06агрегационный модуль Ethernet. Агрегация 8 VCG и 2 портов 10/100 Base-Tx
модуля (2 порта 10/100 Base-Tx, GFP, LCAS, VLAN)
GX05гигабитный агрегационный модуль Ethernet.  (2 комбо порта Gigabit Ethernet, GFP, LCAS, VLAN)
GX01гигабитный агрегационный модуль Ethernet. Агрегация 8 VCG и 1 порта Gigabit
Ethernet модуля (1 порт Gigabit Ethernet, GFP, LCAS, VLAN)
GX01Aгигабитный агрегационный модуль Ethernet. Агрегация 8 VCG и 1 порта Gigabit
Ethernet модуля (1 комбо порт Gigabit Ethernet, GFP, LCAS, VLAN)
DX01сервисный модуль для кросс-коммутации и конкатенации. Емкость: VC-4 -
20xSTM-1, VC-32 - 32xSTM1. (модуль синхронизации, BER тестер
LA01модуль служебной связи.

Применение

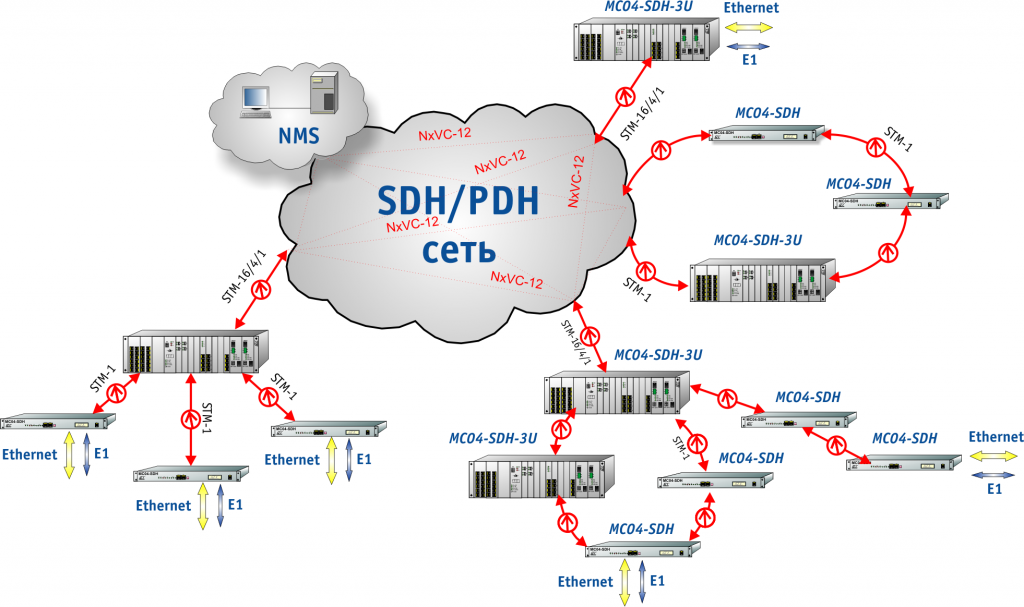

Смешанная топология
