Назначение

Мультиплексор MC04-SDH предназначен
для передачи потоков E1 и/или данных Ethernet 10/100Base–T
по волоконно-оптическим кабелям с использованием
технологии SDH (STM-1).

Функциональные возможности
Модульная архитектура
Основные схемы применения:
• терминальный мультиплексор
• мультиплексор ввода-вывода
• кроссировочный мультиплексор
• регенератор
Мультиплексор MC04-SDH обеспечивает:
• 4 слота для установки модулей: SDH, PDH (2048кбит/с), Ethernet
• изменяемая скорость передачи данных Ethernet. Технология GFP encapsulation, VC12 virtual concatenation (1~63 VC12). Скорость от 2 до 100 Мбит/с
• широкая матрица кросс-коммутации 504x504 VC-12s
• LCD дисплей для отображения аварийных состояний, сетевой конфигурации мультиплексора
• поддержка режимов работы: кольцо, «плоское» кольцо , линия , точка-точка, звезда
• поддержка протоколов защиты передачи данных от обрывов в оптоволкне: SNCP, MSP

Характеристики

Интерфейс 2048 кбит/сМСЭ-Т G.703, G.704, 120 Ом
Интерфейс Ethernet10/100 Base-T, 1000
802.Q/P
Оптический интерфейс STM-1
S-1.1
L-1.1
L-1.2
WDM 1,3
WDM 1,5
G.957, framing G.707, 155520 Кб/с,
-8...-15 dBm (1310nm),  Lmax 30...40 км, (основное исполнение)
3...+2 dBm (1310nm), Lmax 60...70 км
3...+2 dBm (1550nm DFB), Lmax  100...120 км
 0...-5 dBm TX (1310 nm) и RX (1550nm) Lmax 60...70 км
 0...-5 dBm TX (1550 nm) и RX (1310nm) Lmax 60...70 км
Интерфейсы управленияEthernet, RS232
Протоколы: SNMP, MC04-SDH Monitor, Telnet
Электропитание36/72В, 220 В
потребление: до 15Вт

Состав

Мультиплексор MC04-SDH-x-1-xE1/xETH100
В обозначении мультиплексоров символом х указывается число стыков:
      TM    - установлен модуль с одним оптическим интерфейсом SDH
      ADM - установлен модуль с двумя оптическими интерфейсами SDH
      E1- 0, 8, 16 или 24
      ETH100 -0, 2, 4, 6, 8 или 12.
В кассету может быть установлено от 1 до 4 интерфейсных модулей:
     Модуль с одним оптическим интерфейсом SDH
     Модуль с двумя оптическими интерфейсами SDH
     Модуль с восьмью интерфейсами Е1
     Модуль с двумя интерфейсами Ethernet
     Модуль с четырьмя интерфейсами Ethernet.


Применение

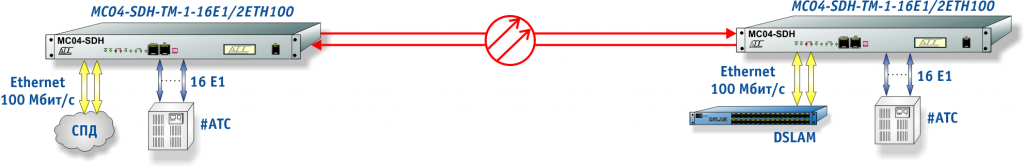

Точка-точка 16*E1 ,  100  Мбит/с Ethernet

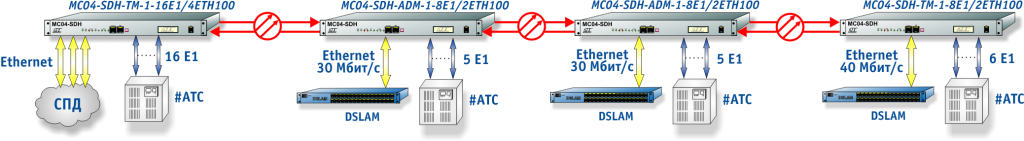

Вставка выделение 16*E1 ,  100  Мбит/с Ethernet

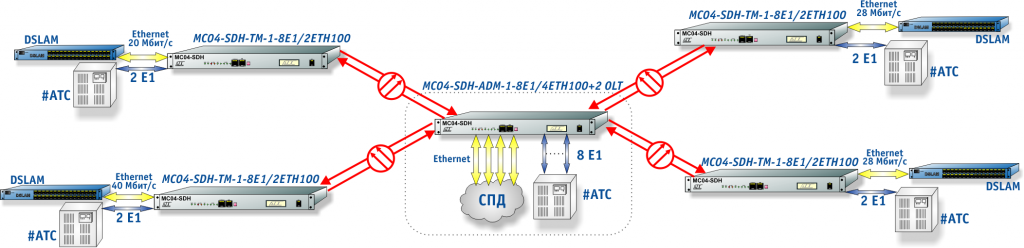

«Звезда» 5 станций  8*E1, 4 канала передачи данных Ethernet

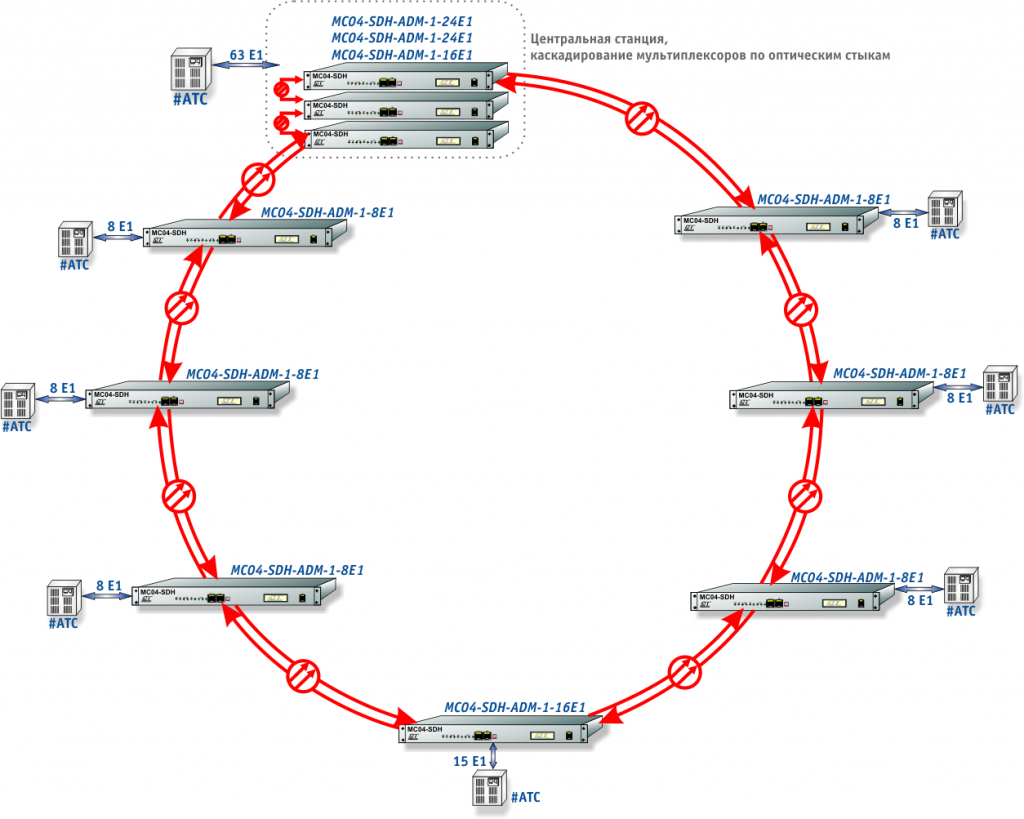

Кольцо 8 станций  63*E1, защита каналов от обрыва в оптоволокне
