MC04-CWDM/MC8

Назначение
Медиаконвертер (транспондер) предназначен для
преобразования оптического сигнала одного типа в другой, а
 так же преобразования электрического сигнала в оптический.

Функциональные возможности

Основные схемы применения:
• преобразование обычного оптического сигнала в CWDM сигнал
• преобразование длин волн CWDM сигнала из одной в другую
• передача обычного оптического сигнала по одному волокну
• преобразование сигнала CWDM в WDM для передачи по одному волокну
• передача многомодового сигнала по одномодовому волокну
• преобразование электрического сигнала Ethernet в оптический
Медиаконвертер обеспечивает:
• 8 идентичных каналов, каждый из которых выполнен на базе SFP-модулей
• возможность комплектации WDM-модулями
• возможность комплектации СWDM-модулями
• возможность использования SFP 1000BASE-T RJ-45 модулей;
• возможность использовать изделие как обычный многоканальный медиаконвертер
• поддерживает скорости передачи информации в канале от 125 до 2400 Мбит/с
• работа с широким спектром оборудования: от Fast Ethernet и STM-1 до Gigabit Ethernet и STM-16

Каждый из каналов медиаконвертера состоит из двух SFP-сокетов, в которые устанавливаются соответствующие SFP-трансиверы, схемы восстановления амплитуды и формы импульсов, источника питания и схемы трансляции сигнала аварии. Сокеты А и В равнозначны между собой. Сигнал, принятый трансивером в сокете А передается на выход трансивера в сокете В и наоборот.

• скорость работы каждого из каналов не зависит от остальных и настраивается автоматически

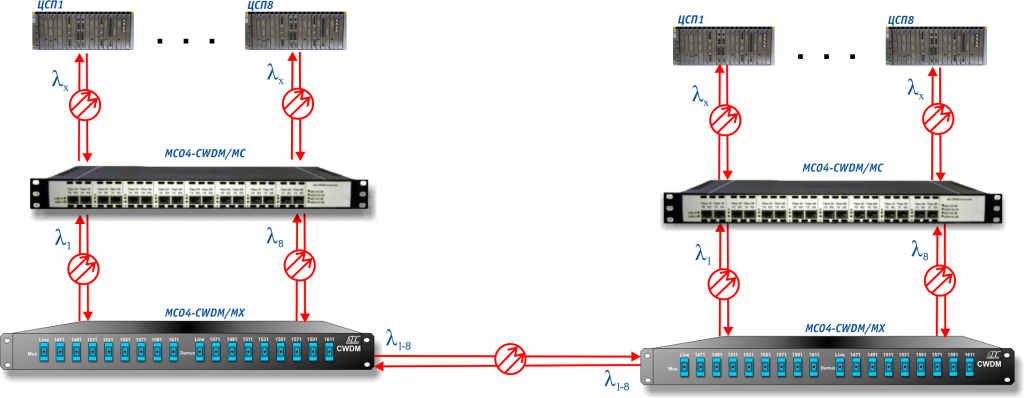

Применение
